高加事故疏水控制阀
-
产品系列：阿卡盟电站阀门
-
公称通径：DN200
-
公称压力：9.394MPa
-
连接方式：对接焊、承插焊
-
介质温度：高温
-
阀体材质：
-
密封材质：堆焊硬质合金
-
驱动方式：气动

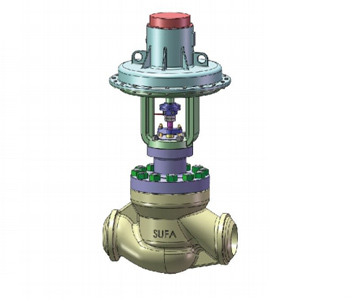

阿卡盟电站阀门：高加事故疏水控制阀
高加事故疏水控制阀
功能原理：超(超)临界高加事故疏水控制阀用于高加事故状态紧急疏水使用，对机组的正常运行起到非常关键的作用。
●参数
设计压力：9.394MPa
设计温度：307.2℃
阀门口径：200mm
进口压力：0.45 Mpa
出口压力：0.09 MPa
压力降：8.36 MPa
阀门特性：近似等百分比
执行机构：气动
连接方式：对焊
门形状：直通式
进出口管道尺寸：φ210x14/φ273x16
●引用标准
ANSI ：美国国家标准
ASTM ：美国材料试验协会标准
ASNT ：美国无损检测协会标准
ASME B16.34 ：法兰、螺纹和焊接端连接的阀门
●材料配置
阀体：ASTM A216 WCB
阀座：ASTM A276 316+STL6
阀芯：ASTM A276 431,表面淬火
阀杆：ASTM A638 660
阀盖：ASTM A105
螺柱/螺母：ASTMA193 B7/ASTMA194 2H
结构特点
●阀座阀芯采用锥面密封，阀座密封面堆焊STL6合金。
●阀芯的密封面和导向面堆焊钴基119。
●先导阀芯的密封面和导向面堆焊钴基119。
●阀芯套简采用弹簧蓄能密封圈密封，该密封是一个带有特种聚合材料(满足温度要求)夹套的压力辅助密封装置，其中特别装备了一个耐腐蚀的金属蓄能弹簧，当密封图在密封沟精内，弹簧受压，促使夹套两边累贴沟槽，由此形成密封。
●弹簧给密封夹套提供弹力，并弥补材料磨损和配合零件的偏移或偏心，通过弹簧弹力和系统压力，可实现有效密封。
●采用简式结构，套简上均布六个窗口，通过窗口面积的大小变化，增加或减小流通面积，实现近似等百分比的流量特性。
●套简压累阀座下的密封垫圈，实现密封。
●用阀芯和套简圆柱面导向，对中性好，有利于实现密封。
●平衡式阀芯，消除了不平衡力对密封的影响。
